很多做工控、医疗、数控、半导体等设备维修的工程师经常会遇到各种存储介质的系统备份，常见有2.5吋SAS、3.5吋SAS、2.5吋SATA、3.5吋SATA、3.5寸IDE、2.5吋IDE、MSATA、NGFF、CF卡、CFast卡、SD卡、TF卡、SATA DOM、IDE DOM、USB DOM、SCSI、PCMCIA、Diskonchip等，目前现有的工业设备硬盘拷贝机可以解决2.5吋SAS、3.5吋SAS、2.5吋SATA、3.5吋SATA、3.5寸IDE、2.5吋IDE、MSATA、NGFF、CF卡、CFast卡、SD卡、TF卡、SATA DOM、IDE DOM、USB DOM接口的存储介质底层对拷，而SCSI、PCMCIA、Diskonchip实在太古老了且使用的人群稀少，因此市场上已经没有可对拷的工业级硬盘拷贝机以及配套的转换装置，只能通过闲鱼购买二手的转接板或者板载接口的主板使用DOS或者克隆软件进行备份，而这个操作不是小白可以操作的，需要专业技术人员才可以去操作，有失败的风险，同时可能伤到母盘。

今天我们讲关于使用SATA硬盘拷贝机复制CF卡时，为什么不识别卡或者读取错误无法成功复制的问题，关于SCSI、PCMCIA、Diskonchip接口硬盘的复制，我们有时间在出一篇专业教学文章。

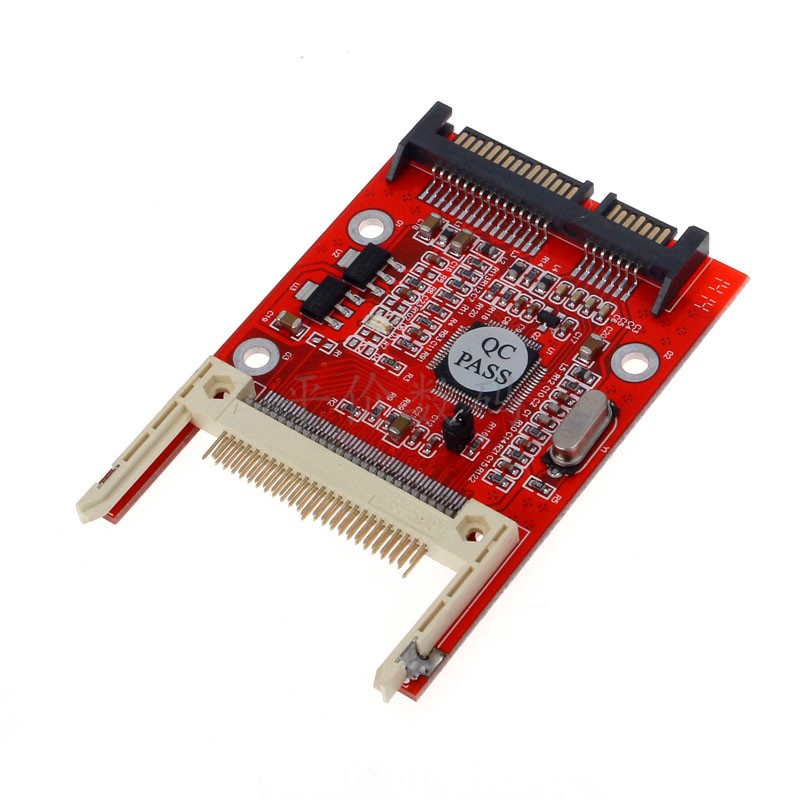

目前市场上存在的硬盘拷贝机最为普遍的就是SATA接口的硬盘拷贝机，通过使用CF to SATA的转接板就可以对拷CF卡，这种转接板使用的转换芯片为JM20330,而此转换芯片支持的是MDMA和UDMA传输讯号，并不支持PIO，而CF卡的传输模式有三种PIO、MDMA、UDMA三种模式。一般10多年前生产的CF卡，采用的传输模式全部为PIO模式，新生产的卡是PIO、MDMA、UDMA三种模式，少部分卡是PIO和MDMA，这也就为什么有的CF卡可以使用硬盘拷贝机复制，有的CF卡无法复制的原因，只要你的CF卡支持MDMA或者UDMA的传输模式，就可以复制。如果你的CF卡仅有PIO传输模式，那么你的硬盘拷贝机是不能复制这个CF卡的，因为转接板的芯片不支持哪个讯号转换。

怎么查看CF卡的传输模式呢？

第一个方法：使用佑华CF-B1211GL拷贝机，附属功能-查看传输模式，就可以直接查看CF卡支持哪些传输模式（不同的生产、不同的批次，传输模式是不同的）

第二个方法，使用板载CF接口的主板或者板载IDE接口的主板(需要CF to IDE转接板)，进入bios即可查看传输模式

有没有支持PIO模式的CF to SATA转接板？

答：目前还没有，要复制PIO模式的CF卡，目前可以通过USB接口拷贝机配合读卡器复制（如佑华的UB300 UB-B3001）或者使用CF卡专用拷贝机复制（如佑华的CF-B1211GL）

如何简单的判断CF卡是否是PIO模式？

  1. 如果是十多年前的卡，基本都是PIO模式

  2. 看容量，10多年前的小容量卡，基本都是PIO模式，一般为1GB以内的卡

是否会有支持PIO模式的转接板？

答：51COPY数据中心已经和芯片制造商及PCB电路设计商进行磋商合作开发支持PIO模式的转接板，已经在规划中，近期可能就会推出，敬请关注我们！
